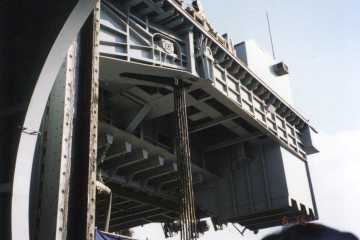

エレベータ側面部 エレベータ側面孔からスポンソンを見上げた状態です。 エレベータの昇降は，中央に見えるケーブル（油まみれ）によって行います。最初はエレベータの四隅にケーブルを取り付けてあるのかと想像していたのですが，左右に２本（２群）だけでした。左に見えるガイドレール（油だらけ）中にガイドを差し込んであり，これで移動方向の制限と，曲げ方向の荷重を受け止めています。エレベータ自体は薄い鉄板で，それほど重量は無さそうです。エレベータには通常バランスウェイトがあり，最大積載量の１／２を搭載したエレベータと同じ重さのウェイトと釣り合わせてあります。このエレベータにもそのウェイトが格納庫壁面にあったと思いましたが，詳細は忘れました（10ヶ月前のことなので）。 |

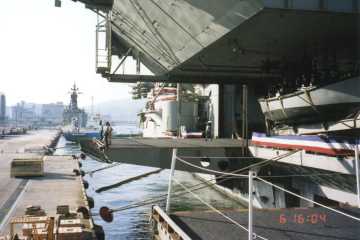

エレベータ側面部 このスポンソンの中央あたりがギャラリーデッキの床面の高さでしょう。 |

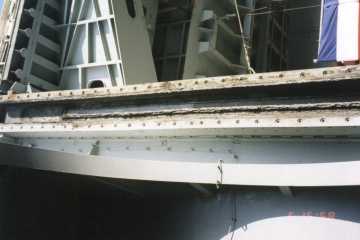

エレベータ床面部 |

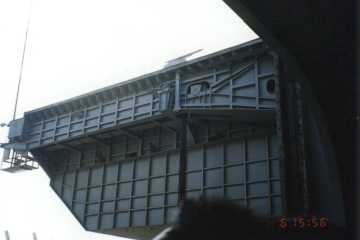

後部エレベータとスポンソン |
